内容

ー フィクスチャー内部のネジ溝を傷つけない ー

特徴

商品情報

スクリューリムーバーキットは、インプラント体内部で破折したアバットメントスクリューを除去するための器具を格納したキットです。
- フィクスチャーとアバットメントを結合させるスクリューが術中または術後に破折した場合に、フィクスチャー内部のネジ溝を傷つけることなく摘出できます。
- 付属の 4 種類のGuide（いずれかを選択）で、正確に破折スクリュー上にドリリングします。
- メーカーを問わず多くのインプラントシステムに適用できます。
- アバットメントスクリューは、メーカーごとに違いはあるものの一般的に規格化されており、M1.6、M1.8、M2.0、M2.5 いずれかのスクリューサイズが採用されています。

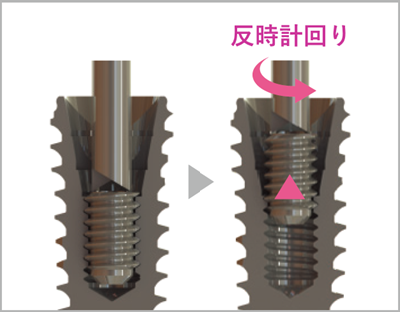

使用例 1

まずはクロードリルを用いて除去を試みてください。

クロードリルの刃先を破折断面に押し当てながら反時計まわりに回転を加えて摘出

使用例 2

クロードリルで除去できない場合、リバースドリルとスクリューリムーバーを用いて除去してください。

1.インプラント体にパーフェクトガイドを装着
2.リバースドリルを挿入し、破折したスクリューにホールを形成
3.スクリューリムーバーを挿入し、反時計回りに回転させてスクリューを摘出

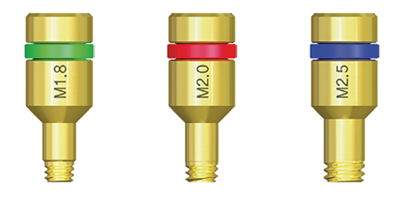

▼ パーフェクトガイド

インプラント体内部を傷つけないように保護しながらリバースドリルを真っ直ぐ進めるために使用します。
アバットメントスクリューがインプラント体内部のネジ溝下方（2mm 以上下方）で破折している場合は、パーフェクトガイドを使用してください。

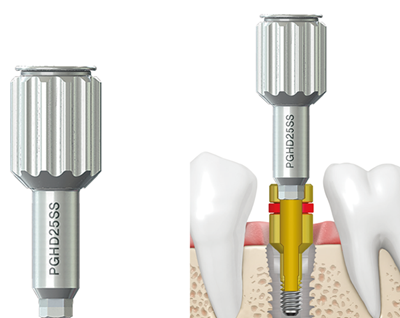

▼ PGハンドドライバー

パーフェクトガイドをインプラント体に装着するためのツールです。

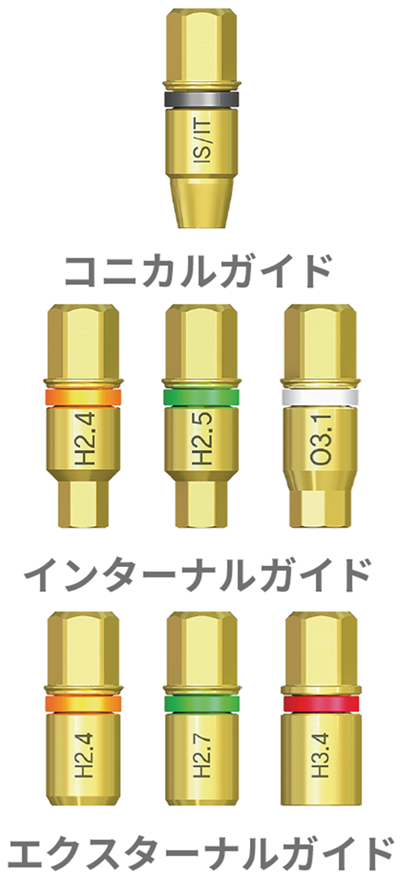

▼ コニカルガイド / インターナルガイド / エクスターナルガイド

各種ガイドは、インプラント体内部を傷つけないように保護しながらリバースドリルを真っ直ぐ進めるために使用します。
スクリューがインプラント体内部の浅い位置（ネジ溝上端から 2mm 以内）で破折している場合や、パーフェクトガイドが使用できない場合に使用してください。

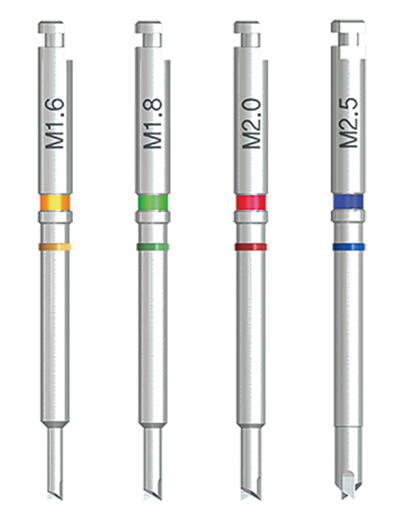

▼ クロードリル

インプラント体内部で破折したアバットメントスクリューを除去します。クロードリルはシャンクドライバーに接続し、先端をスクリューの破折断面に接触させながら逆回転（反時計回り）させて除去します。

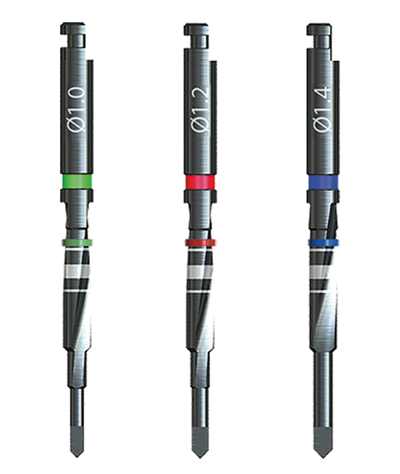

▼ リバースドリル

アバットメントスクリューの破折断面にスクリューリムーバーを挿入できるように、挿入窩を形成するための器具です。

▼ スクリューリムーバー

リバースドリルで形成したホールにスクリューリムーバーを挿入し、低速（80rpm 以下）・ 逆回転（反時計回り）で破折したアバットメントスクリューに噛み込ませながら除去します。

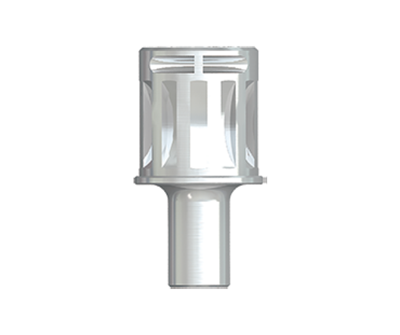

▼ シャンクドライバー

クロードリルやスクリューリムーバーを手動にて使用する際に装着します。

▼ SRガイドホルダー

コニカル / インターナル / エクスターナルガイドに接続することで、インプラント体への装着・固定が簡単にできます。

商品コード

SRKIT2V01　Screw Remover Kit

添付文書

◇ 販売名：Neo CMI インプラントシステム用手術器具
◇ 一般的名称：歯科用インプラント手術器具
◇ 一般医療機器
◇ 医療機器製造販売届出番号：27B1X00122000050

◇ 販売名：Neo CMI インプラント手術用ドリルビット
◇ 一般的名称：手術用ドリルビット
◇ 一般医療機器
◇ 医療機器製造販売届出番号：27B1X00122000052
